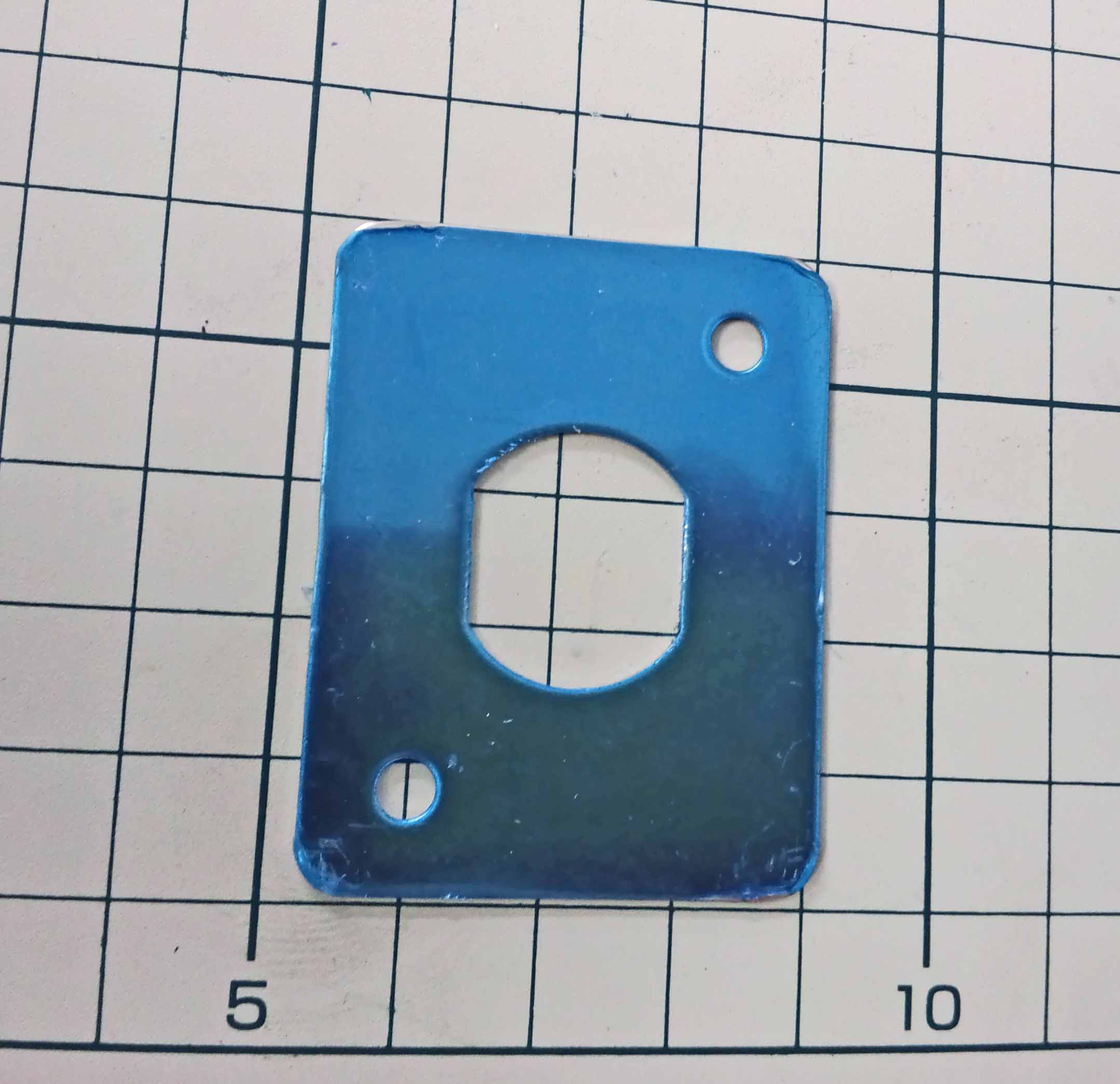

八万ロック用　新規取付用　固定金具ｘ１０ [ＴＵ－ＣＦＨｘ１０]

１０枚特価！
寸法：Ｈ４９．５ｘＷ３８．５ｘＴ０．８ｍｍ

八万ロックやクレバーロック、ＣＬＣロックなどの取り付けを
新規で行う場合にご利用ください。


(1)扉板にドリルで１９φの穴を開ける

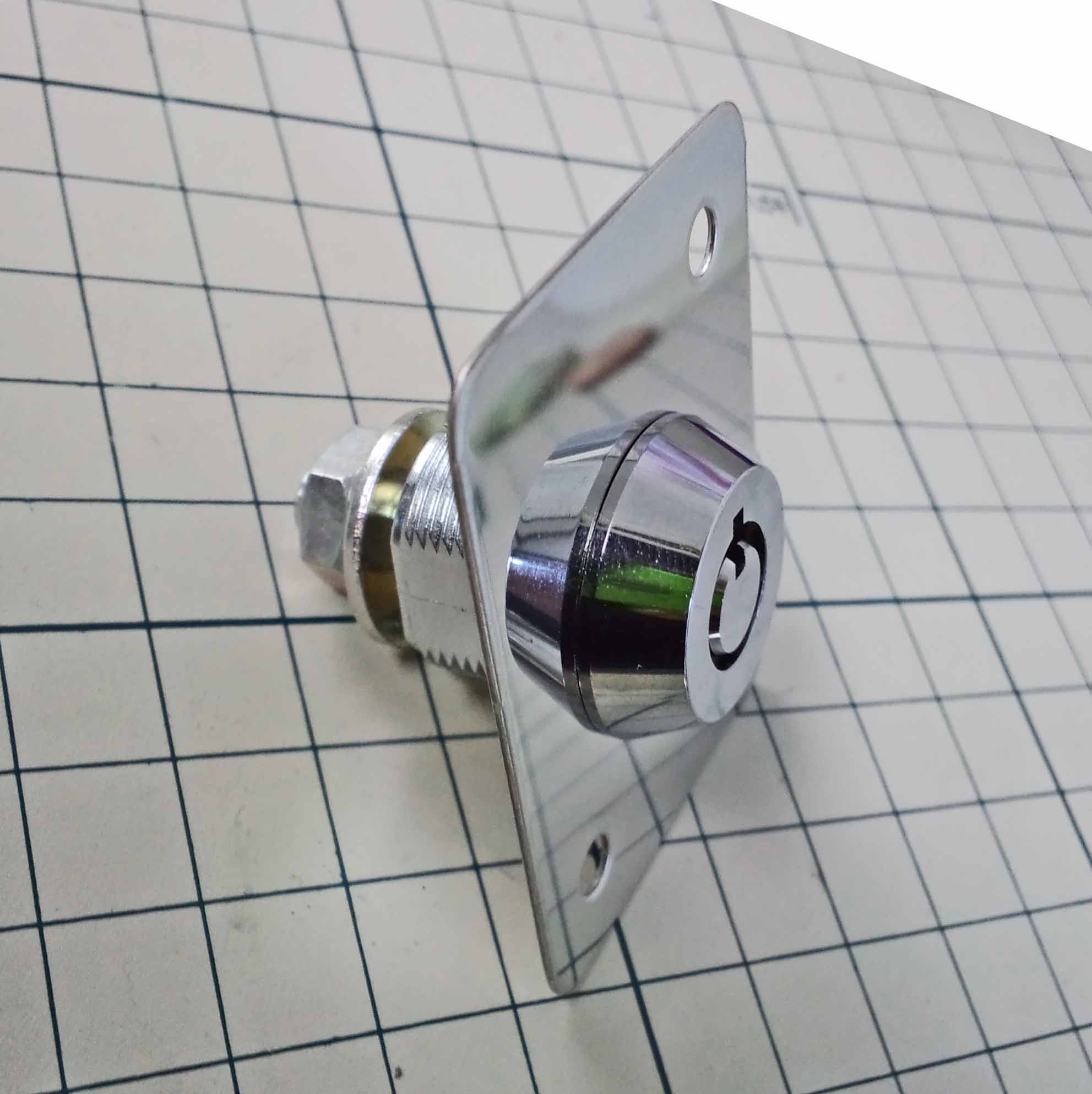

(2)シリンダーの表座と本品で扉板を挟み込む形で取付

(3)本品に設けられた２つの穴にあわせて扉板に
４ｍｍドリルで固定用の穴を開ける

(4)ブラインドリベットにて固定。
(４ｍｍの穴を開けずに強力な接着剤や、強力両面テープを使ってもよいです。必要とする耐久性を考慮の上、施工してください)

【利点】
半円の取り付け穴を加工せずとも取り付けが可能になるので
作業時間が大幅に短縮できます。
※使用環境・条件・目的について熟慮の上、施工担当者の責任において行ってください。
